| 需方确认（客户） | 供方确认（新鸿利） | |
| 【 】 | 销售中心 | 研发中心 |
设备规格书所示数据为通用机型规格/参数，若客户指定需求，双方沟通后附加《技术协议》，与规格书一并确认、生效。

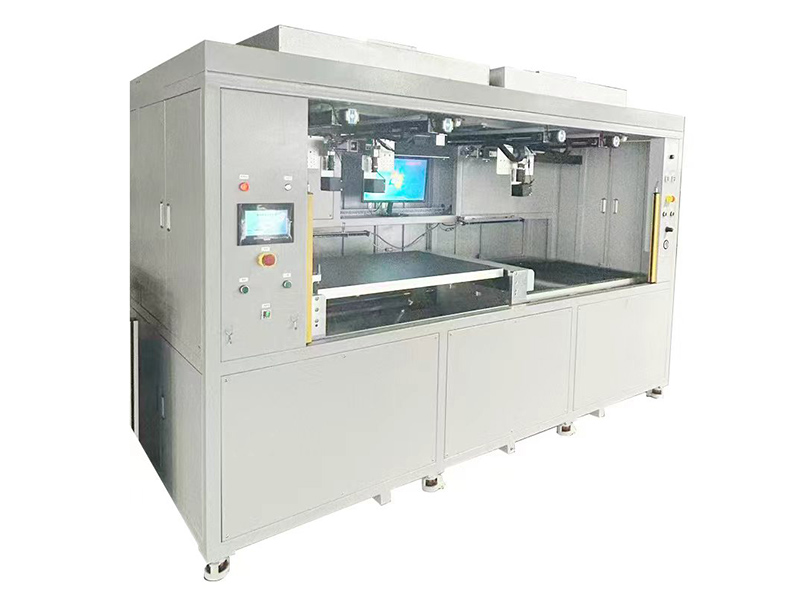

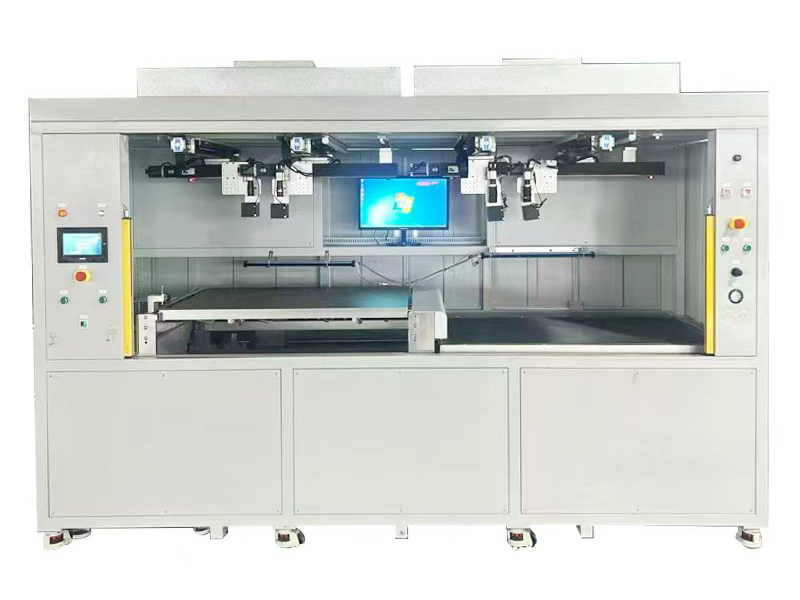

一、设备外观图
二、设备配置清单
| NO | 货品名称 | 货品型号 | 数量 | 单位 | 备 注 |
| 1 | 网板贴合机 | XHL507A | 1 | 台 |
三、设备简介
贴膜机项目专门用于中尺寸触摸屏及LCD生产过程中，软膜对硬板、软膜对软膜的贴合，如触摸屏上下ITO膜的贴合，触摸屏到硬保护板的贴合，偏光片到玻璃的贴合；设备下平台真空有强弱之分，有效地解决了贴合过程中软膜的拉伸变形和气泡的产生，高效稳定；采用PLC自动控制，贴合良率高、速度快、稳定性好。
四、设备功能特点
设备采用钢结构机台，结构刚性好
设备零部件选型材料、品牌优良，使用寿命长
设备治具平台用材料性能优良、不变形，设备精度不衰减
设备动作以控制轴为主，运行平稳、精度高
设备气动系统调压、节流，控制稳定、耗气量低
设备运动模块重复定位精度高，产品一致性好
设备控制系统抗干扰能力强，系统稳定、速度快、生产效率高
设备操作界面简捷、易懂
设备平台具有升降功能、自动检测纠偏

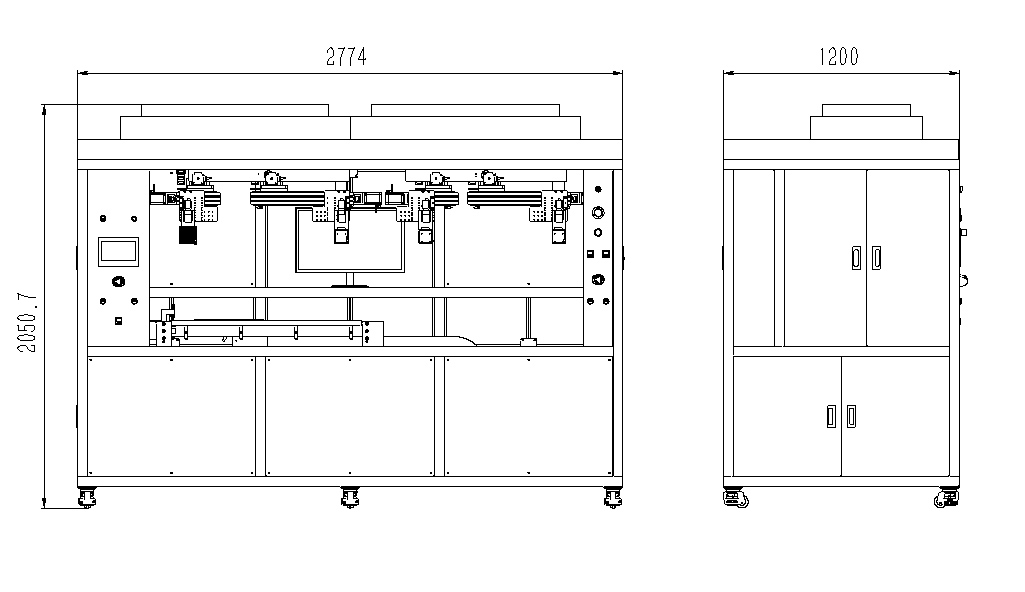

五、设备CAD布局图

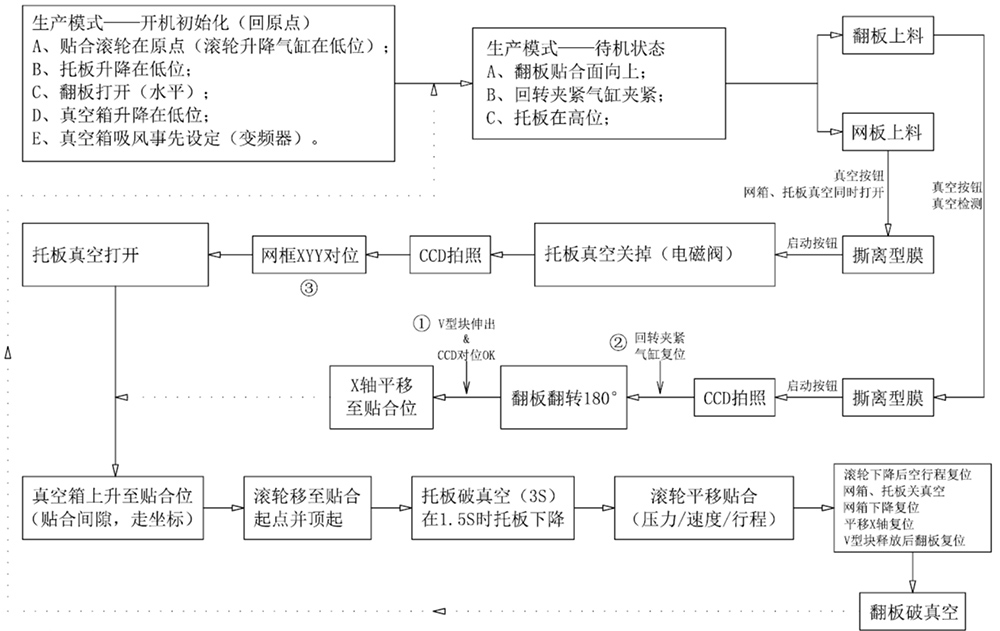

六、设备工艺流程图

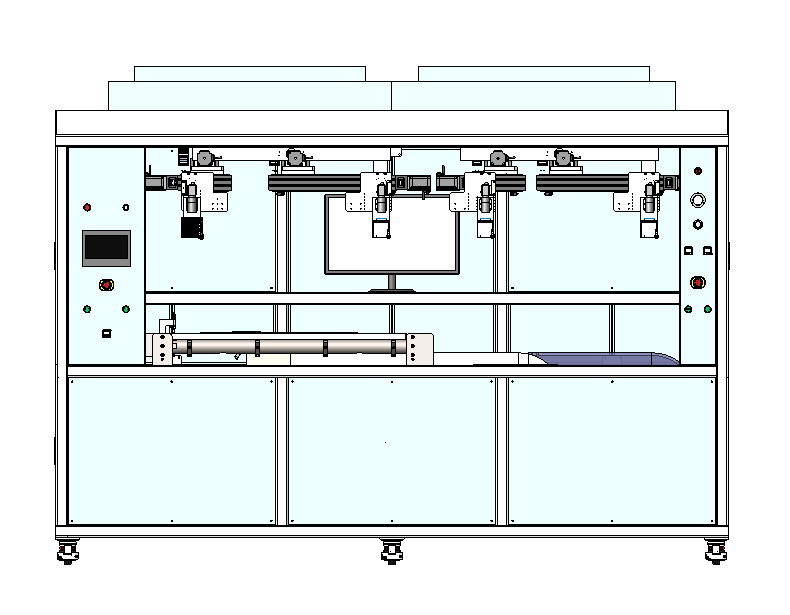

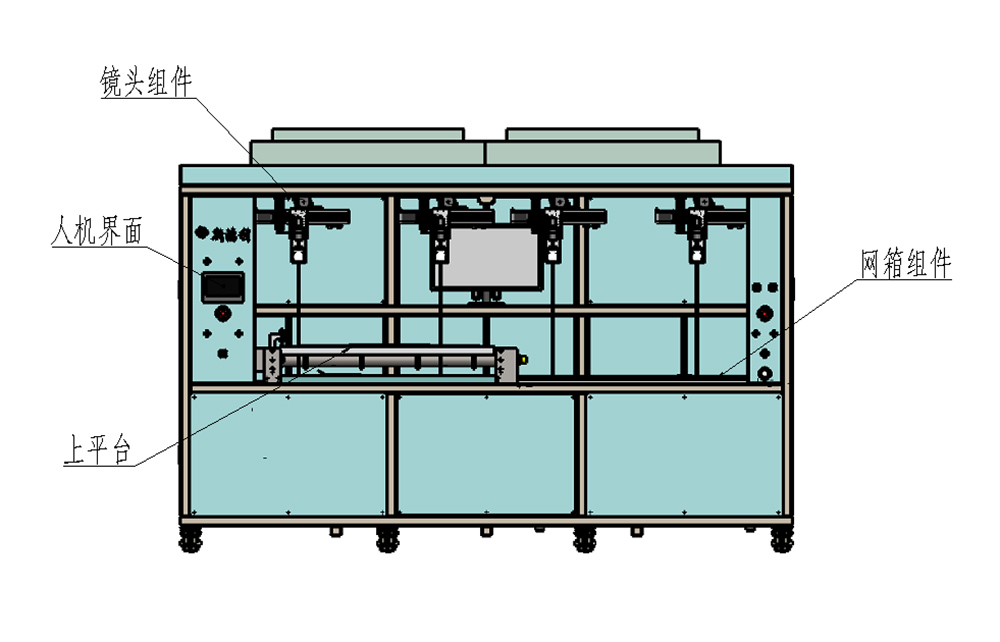

七、设备功能结构图

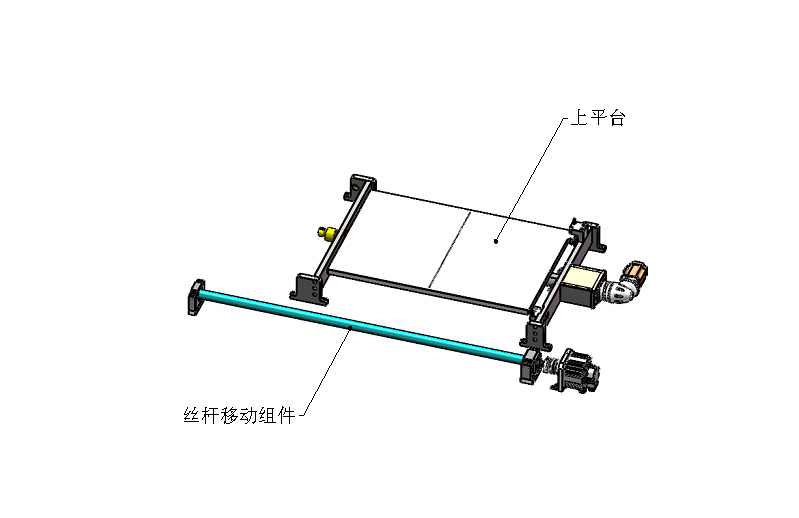

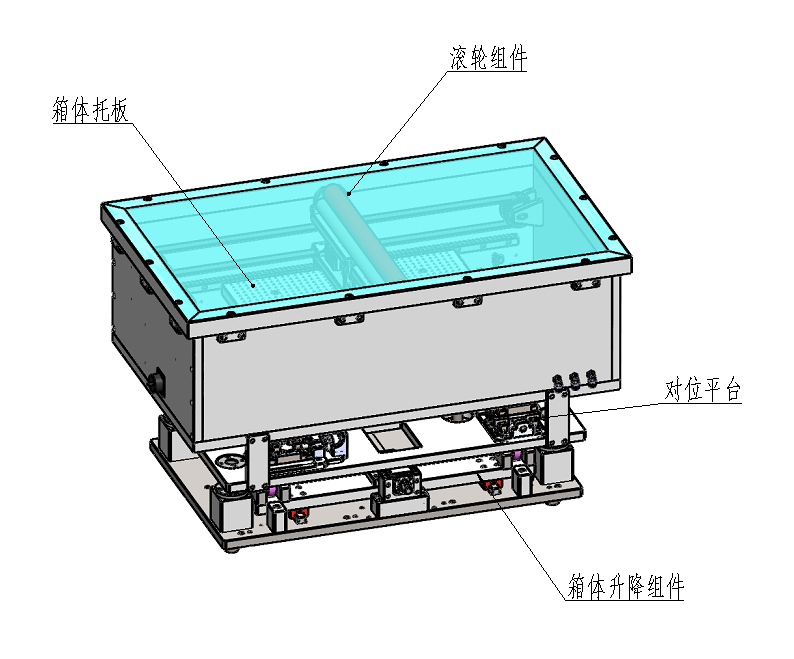

1.重点功能配置图(网箱平台)

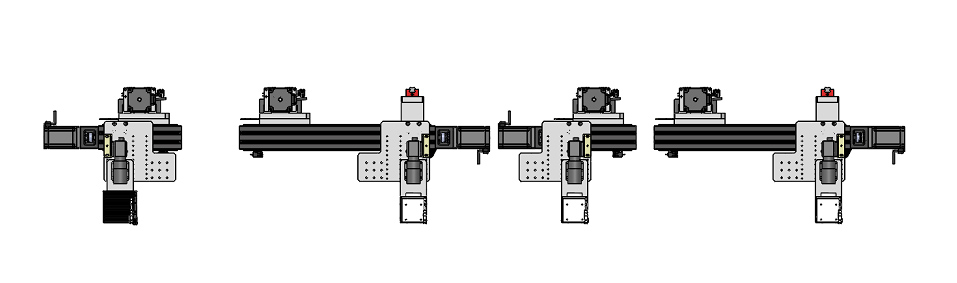

2.重点功能配置图（CCD）
3.重点功能配置图（翻转平台）
八、设备规格参数
| 机台规格 | ||
| 1 | 工作环境 | 温度25± 5℃，湿度60±5%，洁净度1000等级 |
| 2 | 设备供电 | AC380V 50Hz |
| 3 | 设备供气 | 5～7 kg/cm2，接管￠12带快插 |
| 4 | 设备功率 | 20Kw |
| 5 | 设备耗气量 | 800L/min |
| 6 | 真空系统 | 机台自带 |
| 7 | 控制系统 | PLC + 触摸屏 |
| 8 | 作业高度 | 840±50mm |
| 9 | 操作界面 | 按钮操作面板+人机界面 |
| 10 | 设备外形尺寸 | L2774x(W1200+580)xH2050mm（含FFU、鼓风机） |
| 11 | 设备重量 | 1000Kg |
| 12 | 机台颜色 | 标配电脑白 |
| 设备适用产品规格 | ||
| 13 | 适用产品 | L740xW540 |
| 14 | 有效贴合尺寸 | L740xW500mm（最小尺寸250x150mm） |
| 15 | 平台尺寸 | L945xW620mm |
| 16 | 滚轮尺寸 | L500x￠35mm |
| 17 | 滚轮有效长度 | L=500mm |
| 18 | 贴合有效行程 | 740mm |
| 设备精度 | ||
| 19 | 控制轴重复定位精度 | ±0.05mm |
| 20 | 工作平台平面度 | ±0.10mm |
| 21 | 对位系统精度 | ±0.02mm |
| 22 | 设备重复精度 | ±0.05mm |
| 23 | 贴合精度 | ±0.15mm（不含材料误差） |
| 设备规格参数 | ||
| 24 | 平台真空孔 | 10x10，￠0.8 |
| 25 | 平台升降 | +10mm |
| 26 | 平台控制方式 | 伺服控制 |
| 27 | 平台传动方式 | 伺服电机控制 |
| 28 | 滚轮升降行程 | 15mm |
| 29 | 贴合出力范围 | ≤30Kg |
| 30 | 对位方式 | CCD自动对位 |
| 31 | 自动对位原理 | UVW平台对位调节 |
| 32 | 自动对位行程调节 | X/Y±8MM，R±1.5 |
| 33 | 对位方法 | 两个Mark自定校正 |
| 34 | CCD配置 | 数字相机，200万像素 |
| 35 | CCD位置调整方式 | 自动调整 |
| 36 | 参数调试方法 | 触摸屏参数设置界面修改数据 |
| 37 | 产品换线方法 | 已有规格，切换时间小于15min； 新进规格，切换时间小于30min。 |
| 38 | 生产节拍 | 20S（不含人工作业时间） |
| 安全防护 | ||
| 39 | 急停按钮 | 按下急停后，人工解除故障后再释放急停，设备需重新找原点 |
| 40 | 电气保护 | 电路配置短路保护； 控制上有电气连锁设计，防止误操作； 功能上配置有真空检测等信号反馈。 |
| 41 | 安全光栅 | 无使用条件 |
| 42 | 安全门开关 | 无使用条件 |
| 43 | 安全标识 | AC30V以上、DC60V以上、240VA以上的位置； 表面温度超过50℃的位置； 机械性移动的位置 |
| 除静电装置 | ||
| 44 | FFU | 可选项 |
| 45 | 离子风机 | 可选配件 |
| 46 | 静电接地 | 可选项 |
九、主要零部件品牌
| 序号 | 名 称 | 使用品牌 | 可选品牌 | 备 注 |
| 1 | 线性滑轨 | AOSK | HIWIN/PMI/CSK/THK或同等品牌 | |
| 2 | 滚珠丝杠 | AOSK | TBI/HIWIN/THK或同等品牌 | |
| 3 | 伺服电机 | 信捷 | YASKAWA/Panasonic/雷赛/研控 /信捷/汇川或同等品牌 | |
| 4 | 步进电机 | 立三 | 雷赛/研控/信浓/立三或同等品牌 | |
| 5 | 气动执行元件 | 星辰 | SMC/MAXAIR/AirTAC/星辰或同等品牌 | |
| 6 | 高速风机 | 瑞晶 | 升鸿/狮歌/汉克/爱雷德或同等品牌 | |
| 7 | 触摸屏 | 信捷 | Kinco/WEINVIEW/XINJIE或同等品牌 | |
| 8 | PLC | 信捷 | OMRON/Panasonic/ MITSUBISHI/KEYENCE/XINJIE或同等品牌 | |
| 9 | 变频器 | 信捷 | MITSUBISHI/英威腾或同等品牌 | |
| 10 | 传感器 | 华怡丰 | OMRON/Panasonic/KEYENCE/SICK/Leuze/Autonics或同等品牌 | 使用不同类型的物料 |
| 11 | 电气控制元件 |
CHNT | SCHNEIDER/CHNT或同等品牌 | 使用不同类型的物料 |
| 明纬 | 明纬、和泉或同等品牌 | |||
| 12 | 气动控制元件 | CKD | SMC/CKD/FESTO或同等品牌 | |
| 13 | 数显压力表 | Umile | SMC/MAXAIR或同等品牌 | |
| 14 | 对位系统 | 海博智能 |
十、设备随机物品和资料
| 序号 | 类 型 | 项 目 | 提供与否 | 备 注 |
| 1 | 随机物品 | 专用工具 | 否 | |
| 2 | 设备备件 | 否 | 提供备件清单、单独采购 | |
| 3 | 设备易损件 | 否 | 提供易损件清单、单独采购 | |
| 4 | 随机文件 | 设备操作使用手册 | 是 | 纸质/电子版，含电气接线图 |
| 5 | 设备使用视频 | 是 | 设备操作、调试、产品换线 |
十一、售后服务
| 1 | 设备质保规定 | 设备交货起，整机保质一年，并无期限售后服务；若设备被转卖，不在质保范围内。 |
| 2 | 免费质保部分 | 正常使用条件下，由于加工制造不良引起的损坏，不限期免费服务。 |
| 3 | 付费服务部分 | 真空泵、高速风机仅质保3个月，即超负荷使用造成的损坏时使用方须承担维修费用； 设备易损件，除品质问题外不在质保范围内。 |
| 4 | 免责事项 | 因天灾等不可抗力导致的损害情况； 因贵公司改造导致故障的损害情况； 因使用不当、保养维护不良导致故障的损害情况； 包括生产保证在内的生产线停止、物损等二次损失的补偿； 设备试运行所需的材料相关费用。 |
十二、设备使用培训计划
| 培训项目清单 | |||||
| 序号 | 项目名称 | 培训时间 | 培训人数 | 备注 | |
| 1 | 设备使用操作 | 使用操作 | 30min | 2 | 设备操作人员 工程（调试） 工艺（制程） 设备（管理） |
| 调试参数 | 45min | 2 | |||
| 产品换线 | 30min | 2 | |||
| 2 | 安全注意事项 | 15min | 全员 | ||
| 3 | 设备保养维护 | 15min | 2 | 设备（管理） | |
| 4 | 设备故障排除 | 30min | 2 | 工程（调试） 设备（管理） |
|
十三、设备验收
设备进厂后，第一时间确认设备在构造、性能、精度、操作、安全等项目上满足了《设备规格书》和使用要求，再在贵公司检验人员在场的条件下逐一验收、生效。
